Sway Struts

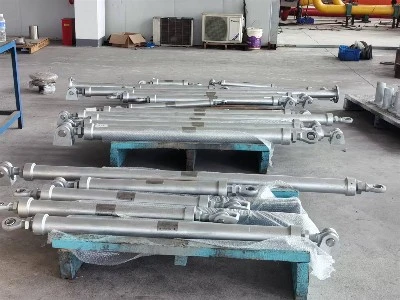

Yangzhou Tianshun suunnittelee ja valmistaa kääntötukia sähköntuotantoon, petrokemian-, LVI-, laivanrakennus- ja ydinsovelluksiin. Vuodesta 2012 lähtien tehtaamme Jiangsussa, Kiinassa – 35 000 m² ja yli 100 pätevää henkilökuntaa – on toimittanut putken kiinnityslaitteita projekteihin yli 45 maassa. Jokainen kääntötuki on rakennettu ISO 9001:2015 -sertifioidun laatujärjestelmän mukaisesti ja toimitetaan tarvittavien testi- ja materiaalidokumentaatioiden kanssa.

Kääntötuki rajoittaa putken sivuttaisliikettä rajoittamatta lämpölaajenemista aksiaalisuunnassa. Normaalikäytössä se hyväksyy hitaita lämpösiirtymiä putken kulkua pitkin. Kun sivuvoima ilmaantuu – tuulesta, seismisesti kiihtyvyydestä, vesivasarasta, pyörivien laitteiden tärinästä tai aaltoliikkeestä laivalla – tuki toimii jäykänä osana, pitää putken paikallaan ja siirtää kuorman rakennuksen rakenteeseen tai terästelineeseen. Tämä suojaa putkien hitsit, laipat ja liitetyt laitteet väsymisvaurioilta ja iskuilta.

Koska tuki voidaan asettaa mihin tahansa kulmaan, se toimii pysty-, vaaka- ja kaltevissa asennuksissa. Sen pituuden säädettävyys mahdollistaa sen, että työmaatiimi sovittaa sen putken kiinnityksen ja rakenteellisen ankkuripisteen väliseen rakenteelliseen rakoon, mikä vaimentaa toleransseja, joita piirustukset eivät aina pysty ennustamaan.

Rakenne ja tärkeimmät ominaisuudet

Erittäin luja teräsrunko

Tukiputki, päätyliittimet ja laitteistot on valmistettu hiiliteräksestä tai niukkaseosteisesta teräksestä, joka on valittu määritettyyn kuormaan ja lämpötilaan. Jokaisen erän mukana on vakiomateriaalisertifikaatit, jotka vahvistavat mekaaniset ominaisuudet ja kemiallisen koostumuksen. Ruostumattomia teräslajeja on saatavana syövyttävissä tai meriympäristöissä.

Säädettävä pituus kentän tarkkuuteen

Teleskooppi- tai kierresäätömekanismi mahdollistaa tuen säätämisen tarkalleen asennettuun pituuteen paikan päällä. Tyypilliset säätöliikkeet ovat ±25 mm, ±50 mm ja ±100 mm. Tämä säädettävyys tarkoittaa, että tuki voidaan asentaa ilman leikkaamista tai hitsaamista, ja se kompensoi pienet poikkeamat putken kengän ja rakenteen välillä.

Useita pääteliitäntävaihtoehtoja

Sopimaan erilaisiin putkien kiinnitys- ja rakenteellisiin liitäntöihin, tuki voidaan toimittaa palloliitoksilla, haarukanpäillä tai kierretankoliitoksilla. Pallonivelet mahdollistavat kulmakiertymisen ja estävät taivutusmomenttien joutumisen tukiputkeen. Clevis-päät tarjoavat yksinkertaisen tappiliitoksen yksinkertaisia ​​asennuksia varten. Toimitamme päätytyypin, joka vastaa projektin standarditietoja.

Korroosiosuojaus takaa pitkän käyttöiän

Vakiopintakäsittely on kuumasinkitys, joka antaa tasaisen peiton putken sisällä ja ulkopuolella. Parempaa suojaa varten tarjoamme korkealuokkaisia ​​epoksipinnoitteita, fuusiosidottu epoksi (FBE) ja kolmikerroksinen polyeteeni (3PE) järjestelmiä. Pinnoitteen valinta sovitaan paikan ilmakehän ja käyttölämpötilan perusteella.

Kansainvälisten standardien noudattaminen

Kääntötuet on suunniteltu ja valmistettu ASME B31.1 ja B31.3 prosessi- ja voimaputkistojen, MSS SP-58 putkitukien ja GB/T standardien mukaisesti. Kun projektispesifikaatio vaatii vaihtoehtoisia koodeja, tarkistamme teknisen yhteensopivuuden ja toimitamme soveltuvan standardin mukaisesti.

Tekniset tiedot

Yli 480 kN:n kuormitukset ja ei-standardimatkat käsitellään tilaustyönä. Suunnittelutiimimme tarkistaa tietyn kuormatilan suunnittelun ja toimittaa hyväksyntäpiirustukset ennen valmistusta.

Valinnaiset lisävarusteet

Vastaamaan erityisiä asennus- ja suorituskykyvaatimuksia voidaan toimittaa seuraavat lisävarusteet:

Dynaamiset rajoittimet, jotka lisäävät nopeusherkän lukitusominaisuuden satunnaisia ​​impulssikuormia varten

Jousivärähtelynvaimentimet yhdistettynä tuen kanssa vaimentamaan suurtaajuista tärinää pienireikäisissä putkissa

Jäykät liitotangot sovelluksiin, joissa pituuden säätöä ei tarvita ja yksinkertainen raidetanko on parempi

Päivitetyt korroosionestopinnoitteet, kuten FBE ja 3PE haudattuun tai vedenalaiseen huoltoon

Nämä lisävarusteet on integroitu tehtaalla, ja koko kokoonpano testataan yhtenä yksikkönä ennen toimitusta.

Laadunvalvonta ja dokumentointi

Jokainen heilutustuki mitataan ja tarvittaessa kuormitetaan määritellyn kapasiteetin varmistamiseksi. Dynaamisiin tai seismisiin sovelluksiin tarjoamme testitodistukset ja materiaalin jäljitettävyyden lämpönumeroon. Pätevä henkilökunta tarkastaa hitsit käyttämällä visuaalista ja tarvittaessa tunkeutuvaa testausta.

ISO 9001 -sertifioidut menettelymme ohjaavat koko prosessia teräksen ja pinnoitemateriaalien tarkastuksesta lopulliseen kokoonpanoon ja pakkaamiseen. Yli 70 % tilauksistamme tulee toistuvilta asiakkailta, jotka luottavat putkien kiinnitysprojektiemme toimivuuteen.

Mihin kallistustuet on asennettu

Sähköntuotanto

Lämpö- ja ydinvoimaloiden päähöyry- ja syöttövesilinjat ovat riippuvaisia ​​kääntötuista, jotka estävät sivuttaisliikkeen höyryvasaroiden ja seismisten tapahtumien aikana rajoittamatta aksiaalista lämpökasvua.

Petrokemian ja jalostamot

Prosessiyksiköiden putkitelineet on varustettu heilutustuilla, jotka rajoittavat tuulen, räjähdyksen ja kaksivaiheisen virtauksen aiheuttamaa heilahtelua. Säädettävä pituus tekee niistä käytännöllisiä jälkiasennuksessa olemassa oleviin ruuhkaisiin telineisiin.

LVI- ja kerrostalot

Korkeiden rakennusten jäähdytetyn veden nousuputket, lauhduttimen vesijohdot ja putkipiiput käyttävät heilautustukia ohjaamaan lämpöpyöräilyn ja rakennuksen heilumisen aiheuttamaa sivusuuntaista liikettä. Galvanoitu pinta sopii näkyville sisä- ja ulkotiloihin.

Laivanrakennus ja merenkulkualukset

Laivojen ja offshore-lauttojen putkistot kohtaavat jatkuvaa liikettä aaltojen ja koneiden vaikutuksesta. Ruostumattomasta teräksestä valmistetut rungot ja korroosiota kestävät pinnoitteet pitävät linjassa ja suojaavat putkien liitoksia väsymiseltä näissä aggressiivisissa ympäristöissä.

Ydinvoimalaitokset

Turvallisuuteen liittyvissä putkistojärjestelmissä käytetään projektikohtaiseen ydinturvakooditapaukseen suunniteltuja kääntötukia täydellisine materiaali- ja testidokumentaatiopaketteineen.

Usein kysytyt kysymykset

Miten heilutustuki eroaa jäykästä tai snubberista?

Jäykkä tuki lukitsee kaiken liikkeen, mukaan lukien lämpölaajenemisen, mikä voi ylikuormittaa putkea. Hydraulinen snubber sallii hitaan lämpöliikkeen ja lukkiutuu vain nopean dynaamisen liikkeen aikana. Heilutustuki tarjoaa jäykän sivuttaisrajoituksen yhdessä tasossa sallien samalla aksiaalisen lämpösiirtymän, mikä tekee siitä sopivan sovelluksiin, joissa lämpökasvun suunta on tiedossa ja sivukuorma on ennakoitavissa.

Mikä lämpötilaraja koskee tavallista hiiliterästukea?

Vakiohiiliterästuet, joissa on kuumasinkitty pinta, voivat toimia jopa noin 350 °C:ssa. Korkeammissa lämpötiloissa 550 °C asti käytämme seosterästä ja korkean lämpötilan pinnoitteita tai jätämme rungon pinnoittamatta. Myös päätyliitoskomponentit valitaan kohonneen lämpötilan mukaan. Suosittelemme jakamaan todellisen putken pintalämpötilan tiedustelun aikana, jotta oikea materiaali valitaan.

Voiko heilutustuen asentaa mihin tahansa suuntaan?

Kyllä. Tuki voidaan asentaa pystysuoraan, vaakasuoraan tai vinoon. Pallonivelten päätyliitännät mukautuvat kulmavirheisiin, ja säädettävä pituus kestää työpaikan toleranssit missä tahansa suunnassa. Ainoa vaatimus on, että rakenne molemmissa päissä kestää määritellyn kuorman.

Onko räätälöitävissä lueteltujen alueiden ulkopuolella?

Toimitamme säännöllisesti kääntötukia yli 480 kN:n kuormilla, ei-standardista säätöliikettä ja erikoispäätyliittimiä. Tilaustilaukset käsitellään hyväksymispiirustusten ja suunnittelulaskelmien kanssa ennen valmistuksen aloittamista.

Mitä asiakirjoja lähetyksen mukana?

Jokainen tilaus sisältää materiaalitestitodistukset, mittaraportit, pintakäsittelyn vaatimustenmukaisuuden ja tarvittaessa toimintatestipöytäkirjat. Ydinvoima- tai turvallisuuskriittisissä sovelluksissa tarjoamme täydelliset jäljitettävyys- ja vaatimustenmukaisuusasiakirjat ostotilauksen mukaisesti.

Mitkä ovat tyypilliset toimitusajat?

Tavalliset kääntötuet, joilla on yhteiset vaatimukset, voidaan valmistaa neljästä viiteen viikossa. Suuremmat kuormat, seosteräkset ja erikoispinnoitteet voivat pidentää aikataulua. Vahvistamme tarkan toimituspäivän tarjoushetkellä ja ylläpidämme läpinäkyvää tuotantosuunnittelua.

Työskentely Tianshunin kanssa

Kun otat meihin yhteyttä kääntötuen vaatimuksesta, asiakasvastaava, jolla on tuotekehitystä, vastaa 24 tunnin kuluessa. Tiimimme tarkistaa kuormitustietosi, käyttölämpötilasi, putkikokosi ja päätyliitäntämieltymyksesi ehdottaakseen kokoonpanoa, joka sopii sekä suunnitteluun että paikkaan. Räätälöidyt pituudet, erikoispinnoitteet ja dokumentaatiopaketit ovat osa jokapäiväistä tarjontaamme, eivät poikkeuksia.

Toimituksen jälkeen olemme käytettävissä asennusneuvontaa ja asennuksen jälkeistä tukea varten. Asiakkaidemme pitkäaikainen luottamus, joka heijastuu yli 70 %:n toistuvassa liiketoiminnassa, vahvistaa, että keinujamme toimivat odotetusti vuosien aikana.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m²:n laitos, Jiangsu, Kiina – vientiä yli 45 maahan.

Kääntötuet, jotka pitävät putkea sivusuunnassa ja antavat sen hengittää aksiaalisesti.
